Сепаратори

Separator Tehnix u potpunosti je izrađen prema normi HRN EN 858 s integriranim taložnikom i koalescentnim uloškom. Potpuno je u funkciji zaštite okoliša i očuvanja podzemnih voda.

Predviđen je za ugradnju u zemlju ukapanjem (u nivou tla ostaju samo poklopci servisnih grla), no postoji mogućnost i nadzemne ugradnje. Klizna grla prilagođavaju se koti terena. Po izvedbi separator spada u 1. klasu (EN 858). Koncentracija rezidualnog ulja u izlaznoj vodi je manja od 0,5 mg/litri vode.

Antikorozivno je zaštićen specijalnim katran eposi smolama.

Održavanje je minimalno i svodi se na kontrolu količine ulja u separatoru i zbrinjavanje sadržaja separatora.


Технички спецификации

Tip separatora

Volumen (l)

Dužina

(mm)

Širina

(mm)

Visina

(mm)

Ukupna visina

(mm)

Ulaz

(mm)

Izlaz

(mm)

Visina ulaza

(mm)

Cijevi

(mm)

Protok

(l/s)

800 1.500 750 800 1.300 620 675 680 Ø 110 1,6

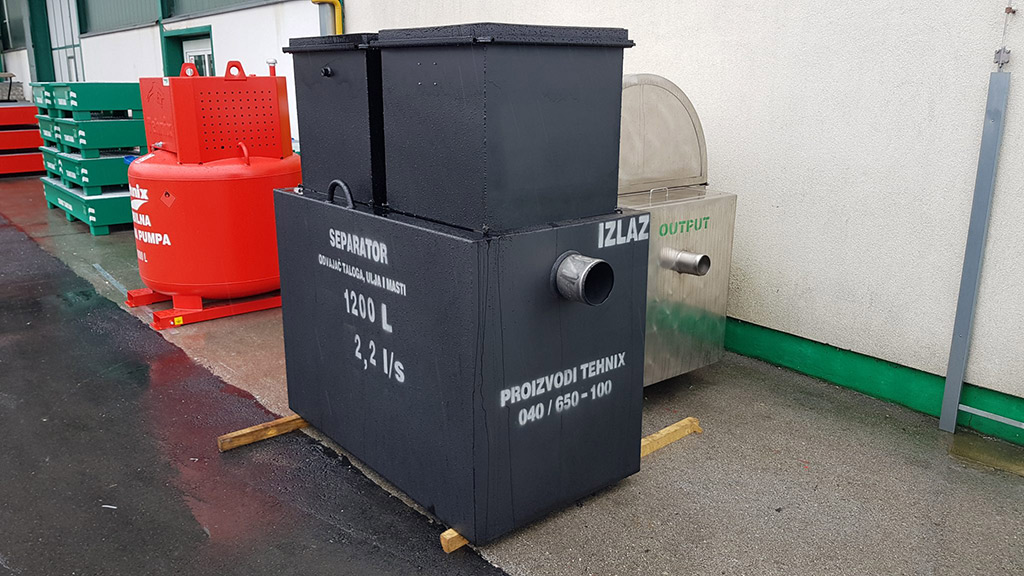

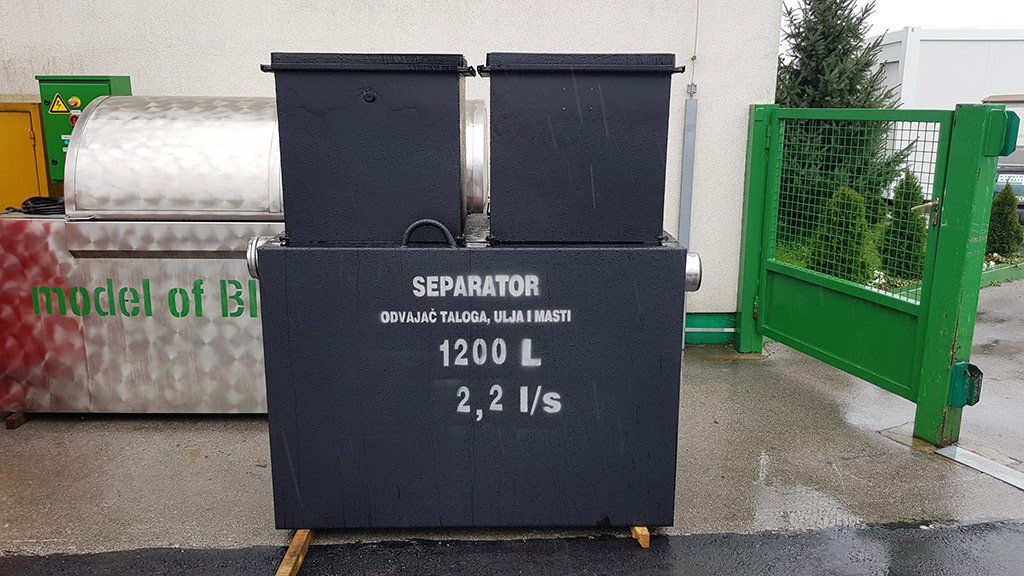

1.200 1.500 850 1.000 1.500 620 675 880 Ø 110 2,2
2.000 2.000 1.000 1.100 1.600 620 675 980 Ø 110 3,0
2.500 2.500 1.000 1.200 1.700 635 700 1.065 Ø 125 6,0
3.500 2.750 1.100 1.200 1.950 920 1.000 1.030 Ø 160 10,0
5.000 3.000 1.250 1.300 2.050 950 1.050 1.100 Ø 200 20,0
6.000 3.500 1.300 1.350 2.100 1.000 1.125 1.100 Ø 250 30,0

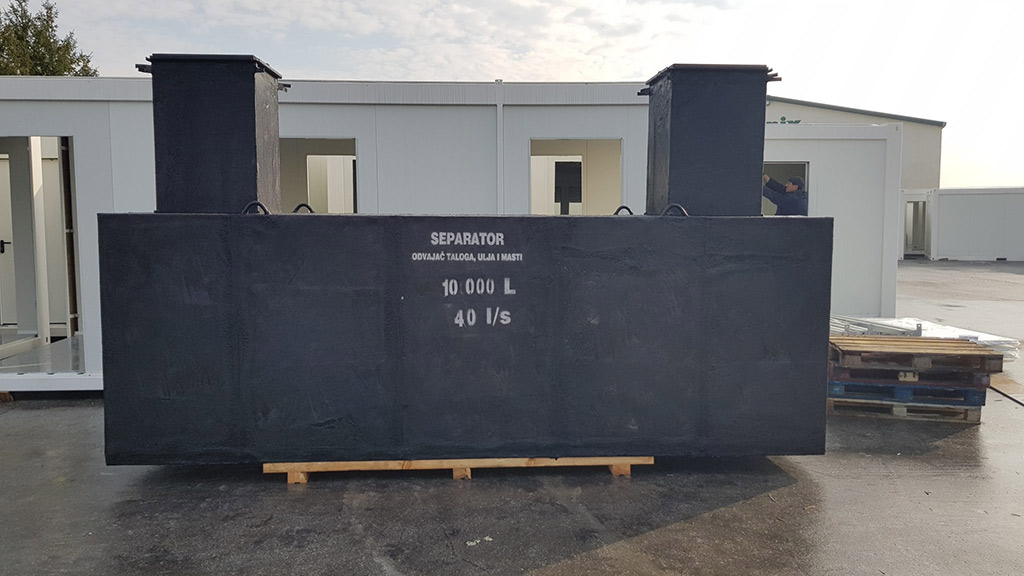

10.000 4.500 1.500 1.500 2.250 1.000 1.125 1.250 Ø 250 40,0
15.000 6.000 1.500 1.500 2.500 1.325 1.485 1.175 Ø 315 60,0
20.000 6.000 2.000 2.000 3.000 1.325 1.485 1.675 Ø 315 80,0
25.000 6.000 2.250 2.000 3.000 1.410 1.610 1.590 Ø 400 100,0
30.000 7.000 2.250 2.000 3.000 1.510 1.760 1.490 Ø 500 125,0
35.000 8.000 2.250 2.250 3.250 1.250 1.500 2.000 Ø 500 150,0
40.000 9.000 2.500 2.500 3.500 1.300 1.600 2.200 Ø 600 200,0
50.000 10.000 2.500 3.000 4.000 1.300 1.600 2.700 Ø 600 250,0
